复合材料结构铺层设计：从角度选择到数字化优化的关键技术解析

　　在复合材料结构设计中，铺层设计是决定产品力学性能、制造工艺性和最终可靠性的核心环节。与金属材料各向同性的特点不同，碳纤维等增强纤维复合材料具有显著的方向依赖性——纤维的铺设角度、层数比例和堆叠顺序直接决定了构件在不同方向上的强度与刚度表现。因此，科学合理的铺层设计不仅是实现结构轻量化的前提，更是保障产品服役安全的关键所在。

　　铺层设计的本质

　　铺层设计本质上是在回答四个核心问题：铺多少层、每个角度铺多少比例、按什么顺序堆叠、以及如何满足制造工艺要求。工程上常用的标准铺层角度为0°、±45°和90°，其中0°铺层主要承担轴向拉压载荷，±45°铺层提供剪切强度和扭转刚度，90°铺层则补充横向承载能力。根据经典层合板理论，合理的铺层方案应在层压板中面对称布置，以消除固化过程中因耦合效应引起的翘曲变形。同时，任一铺层角的占比通常不应低于6%～10%，以避免因某一方向铺层过少而导致局部薄弱。

　　面向受力的铺层角度优化

　　铺层角度的选择必须紧密围绕构件的实际受力状态。以受拉、压为主的构件，应以0°铺层为主;以剪切为主的构件，则应增加±45°铺层的比例。在连接区域，与钉载方向成±45°的铺层百分比应不低于40%，与钉载方向一致的铺层不低于25%，以保证足够的剪豁强度和挤压强度，同时有利于载荷扩散和应力集中的改善。

　　铺层拼接与过渡设计

　　在实际制造中，预浸料的拼接和厚度过渡是铺层设计中不可忽视的细节。在《复合材料层压板铺层结构及铺层设计要点》这篇报告中，说到对于单向预浸料，拼接线平行于纤维方向时首选对接方式，对接间隙不大于2.5mm，相邻铺层对接位置至少间隔4层;拼接线垂直于纤维方向时则不允许对接，搭接量需控制在12～25mm之间。在层压结构的变厚度区域，可采用斜坡式连续过渡或台阶式过渡，台阶宽度不小于2.5mm，厚度斜度不大于10°。值得注意的是，应避免在层压板外表面进行铺层递减，表面至少保留2层连续层以防止边缘分层。

　　数字化铺层设计的新趋势

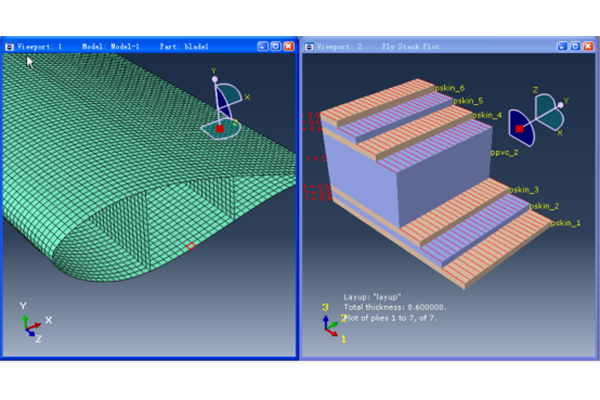

　　随着计算机辅助工程技术的进步，铺层设计正从传统的经验驱动向数字化、智能化方向演进。以智上新材料现在采用的复材结构设计与仿真一体化的流程中，在设计阶段即考虑铺层的工艺可行性，将纤维方向、铺层厚度等参数直接映射到有限元模型中，实现设计与仿真的无缝衔接。与此同时，中国科学院力学研究所等机构提出的"双均衡铺层"设计方法，通过以四层子层板为基本单元重复铺放，天然满足对称均衡要求，在变厚度设计中可将手工铺放效率提升两倍以上，并在受弯梁结构中展现出约30%的减重潜力。

　　常见疑问

　　问：铺层角度是否越多越好？

　　并非如此。增加铺层角度种类虽然能提升多方向承载能力，但会显著增加制造复杂度和出错概率。工程实践中通常以0°、±45°、90°四种标准角度为主，仅在特殊需求下才引入其他角度，且应尽量控制角度种类数量。
