碳纤维定制产品性能判断的概述​​

　　碳纤维作为战略性先进复合材料，凭借卓越性能，在航空航天、高端汽车、轨道交通、医疗器械及体育器材等领域广泛应用，核心优势如下：

　　高强度与高模量：以 T700 级和 T800 级为例，拉伸强度达 3500-7000 MPa，弹性模量 230-600 GPa，远超普通钢材(抗拉强度 400-600 MPa)和铝合金(300-500 MPa)。

　　低密度与轻量化：密度 1.75-1.80 g/cm³，仅为钢的 1/4、铝的 2/3。据《节能与新能源汽车技术路线图 2.0》，新能源汽车车身减重10%，续航可提升6%-8%。

　　优异耐腐蚀性与疲劳性能：不生锈、耐酸碱，交变载荷下抗疲劳性好，使用寿命长。

　　低膨胀与高稳定性：温度变化下形变小，适用于精密仪器和高温工况。

　　虽碳纤维性能出众，但需通过定制化开发，才能转化为满足特定需求的高性能制品。

　　碳纤维制品定制化之路的必然性

　　碳纤维本征性能优异，然而最终产品性能高度依赖结构设计、成型工艺与应用场景的匹配度，标准化产品难以满足多样化市场需求：

　　复杂结构需求：无人机机臂、汽车部件、医疗康复支具等，常需非对称、异形或集成化设计。

　　功能集成要求：需兼顾导电、耐高温、电磁屏蔽、美学外观等多种功能。

　　轻量化极致追求：不同应用对重量控制精度要求高，需通过拓扑优化与铺层设计实现性能最大化。

　　定制化是碳纤维制品产业化核心路径，但也带来新挑战 —— 如何科学判断定制产品实际性能？

　　碳纤维定制产品性能判断的四大核心要素

　　定制化生产中，原材料是基础，制造过程的关键控制点才真正决定产品性能，具体有四大核心要素：

　　模具精度与表面处理

　　模具是制品成型 “母体”，精度直接影响尺寸公差、表面光洁度与结构完整性，精度不足会导致纤维褶皱、树脂富集或空隙率升高，降低力学性能。

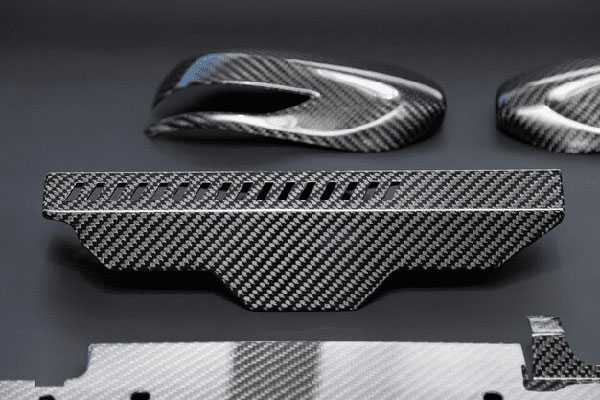

　　高精度模具需 CNC 精加工，尺寸误差控制在 ±0.1mm 内，保障批间一致性;还需表面处理，如镜面抛光或特氟龙涂层，确保脱模顺畅，减少麻点、划痕等缺陷，使 A 级外观良品率超 95%。

　　生产工艺经验与参数控制

　　碳纤维制品成型涉及预浸料铺叠、真空袋压、热压罐固化等环节，需精确控制温度、压力、时间等参数。参数偏差 10%，可能导致层间剪切强度下降 20% 以上。以热压罐工艺为例，典型固化曲线为升温速率 2-3℃/min，保压压力 0.6-0.8MPa，固化温度 120-180℃，保温时间 2-4 小时。

　　成熟生产经验至关重要，智上新材料深耕碳纤维制品生产十余年，历经上千次工艺验证建立 “工艺数据库”，将产品孔隙率稳定控制在 1% 以下，达到航空级标准。

　　纤维铺层设计与仿真分析

　　定制化产品性能上限由铺层方案决定，合理的铺层角度(0°/±45°/90°)与顺序可优化载荷传递路径，错误设计易导致局部应力集中、提前失效。

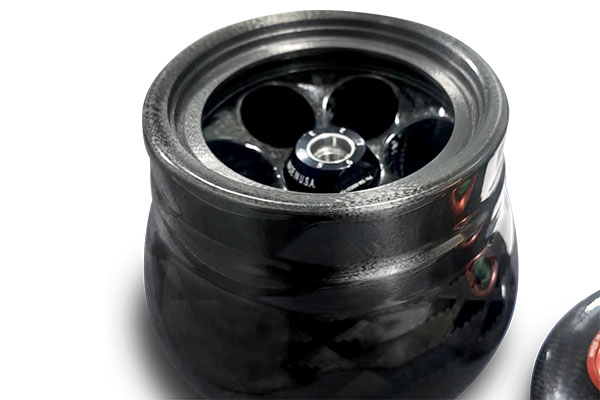

　　需结合产品具体情况开展仿真分析，通过有限元分析(FEA)预测应力分布、优化铺层比例。例如智上新材料生产的碳纤维辊，经仿真优化后，刚度提升 18%，重量减轻 12%。

　　后加工工艺

　　成型后切割、钻孔、打磨等工序操作不当，易引发分层、毛刺等问题，未经专业后处理的产品，疲劳寿命可能降低 30%-50%。

　　CNC 加工时，因碳纤维强度高，需配合金刚石刀具，控制边缘粗糙度 Ra<3.2μm，避免切割分层、毛刺;深度加工产品需用超声 C 扫描或 X 射线检测内部缺陷，检出率超 98%，确保无隐藏裂纹或气孔。

　　碳纤维定制产品性能是模具精度、生产经验、铺层设计与后处理能力协同作用的结果，唯有各环节精益求精，才能将碳纤维 “理论性能” 转化为 “实战性能”。

　　在此背景下，深耕行业十年以上的企业更具竞争优势。智上新材料科技有限公司作为国内领先的碳纤维定制化解决方案提供商，自 2014 年成立以来，专注高性能碳纤维制品研发与制造，累计服务客户超 800 家，覆盖无人机、新能源汽车、高端运动器材等领域。

　　依托自主设计的高精度模具体系，保障产品尺寸精准与外观优质;凭借成熟的热压罐工艺数据库，确保生产稳定与产品品质达航空级标准;组建专业 CAE 仿真团队，为产品性能优化提供有力支撑;配备全套五轴加工与无损检测设备，保障后加工精度与产品可靠性。凭借这些优势，智上新材料无论是 “来图定制加工” 亦或者 “联合研发” 都能得心应手，产品性能稳定性与一致性位居行业前列。

　　未来，随着智能制造与数字化孪生技术深化应用，碳纤维定制化产品性能判断将更精准高效，而智上新材料这类兼具技术深度与制造厚度的企业，必将在高性能复合材料赛道持续领跑。
